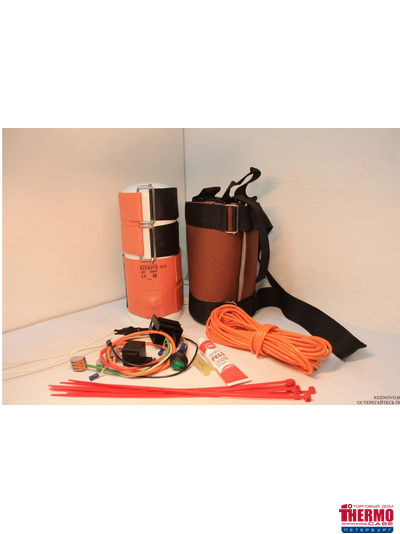

Комплект подогрева фильтра d>85-100мм h>110-300мм 220 В (125Вт) (терм.50/10)

Описание

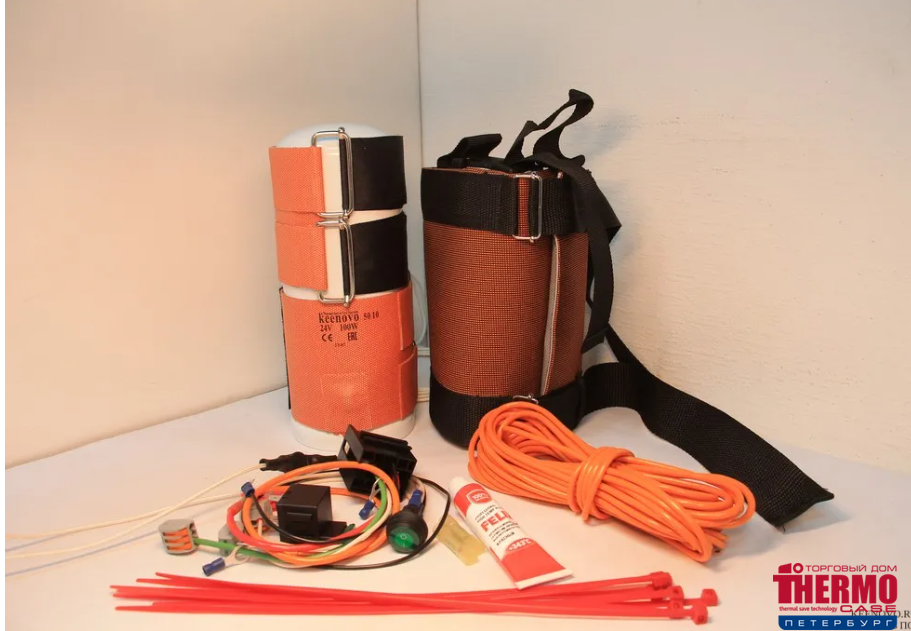

СОСТАВ НАБОРА.
1. Гибкая нагревающая пластина 125 Вт 220 В 100х250 мм Keenovo со встроенными термостатами: на 50 градусов на поверхности пластины, 10 градусов на шнуре питания. (далее – Нагреватель).
2. Комплект подключения 220В.
2.1. Шнур питания морозостойкий 2 метра с коннектором и вилкой.
2.2. Коннектор с крышкой, провод 1 метр и металлический герметичный ввод.
2.3. Соединитель-коннектор.
2.4. Высокотемпературный силиконовый герметик. (далее – Герметик)
2.5. Хомут-стяжка, 10 шт.
3. Термочехол.
4. Руководство по монтажу, совмещенное с гарантийным талоном.

ПЕРЕД УСТАНОВКОЙ
Нагреватель монтируется снаружи на очищенную от лакокрасочного покрытия металлическую поверхность. Правильная установка имеет решающее значение для максимальной эффективности. Нагреватель должен плотно прилегать к поверхности, так как любые зазоры между Нагревателем и поверхностью могут препятствовать теплообмену и вызывать локальный перегрев Нагревателя и, как следствие, преждевременный выход его из строя.

УСТАНОВКА
Выберите гладкое место на поверхности. Убедитесь, что размер поверхности, вокруг которой будет обернут Нагреватель, как минимум, на 4 см больше длины стороны Нагревателя без крепежных элементов. Убедитесь, что выбранное место свободно от шероховатостей и неровностей, брызг сварки, ржавчины, масла и т.д.
Очистите поверхность. Разместите Нагреватель на поверхности. Продерните текстильные манжеты в металлические проушины. Плотно прижмите Нагреватель к поверхности. Разглаживая от центра к крепежным элементам, утяните манжеты.
Установите Термочехол и плотно утяните текстильные стропы. Убедитесь, что температурный датчик, расположенный на шнуре питания Нагревателя расположен снаружи Термочехла.
Для лучшей фиксации возможно использование хомутов.

ПОДКЛЮЧЕНИЕ 220В. Используйте комплект подключения 220В.
ВНИМАНИЕ! Подсоединение к источнику питания производите в последнюю очередь, по окончании монтажа всех элементов Набора.
Определите место расположения точки подключения на корпусе оборудования.
Установите коннектор с крышкой, проводом и герметичным вводом (установочный диаметр 19 мм) таким образом, чтобы провод от коннектора и провод от пластины можно было соединить между собой. Рекомендуется оставлять между герметичным вводом и коннектором с крышкой не более 1 см во избежание свисания и последующего контакта коннектора с корпусом оборудования. Такое касание может стать причиной дополнительного стука.
Для соединения используйте соединитель-коннектор из Набора. Герметичные разъемы затягивайте после соединения проводов внутри соединителя-коннектора.
Закрепите провода с помощью хомутов-стяжек из Набора.
Используя шнур питания с коннектором, произведите подключение коннектор между собой.
Подключите сетевую вилку к источнику питания 220В. Предусмотрите наличие защитного автомата и наличие устройства защитного отключения в цепи от источника питания.
